1、功能要求：

1)该产品配套整车吉利几何G6教育版使用，基于吉利原厂最新电路开发。检测盒与车辆进行无损连接后，可实现与车辆电池管理系统、电机控制器、交流充电单元、无钥匙进入系统、车身控制系统、车身电气系统、网关、车门电脑的无损连接，进行原车配套的检测与维修。检测盒便于教师设故和学生实时在线信号测量，可根据教学实际需求选用，检测盒故障点大于200路，可以设置断路、短路、虚接等故障，并可任意组合复合故障满足不同的教学需求标准，最大程度支持工学结合人才培养模式的应用。对课程改革与创新也起到良好的运用功能，能进一步提升学生专业技能，促进院校相关专业毕业生就业，为行业、企业培养实用性紧缺人才。

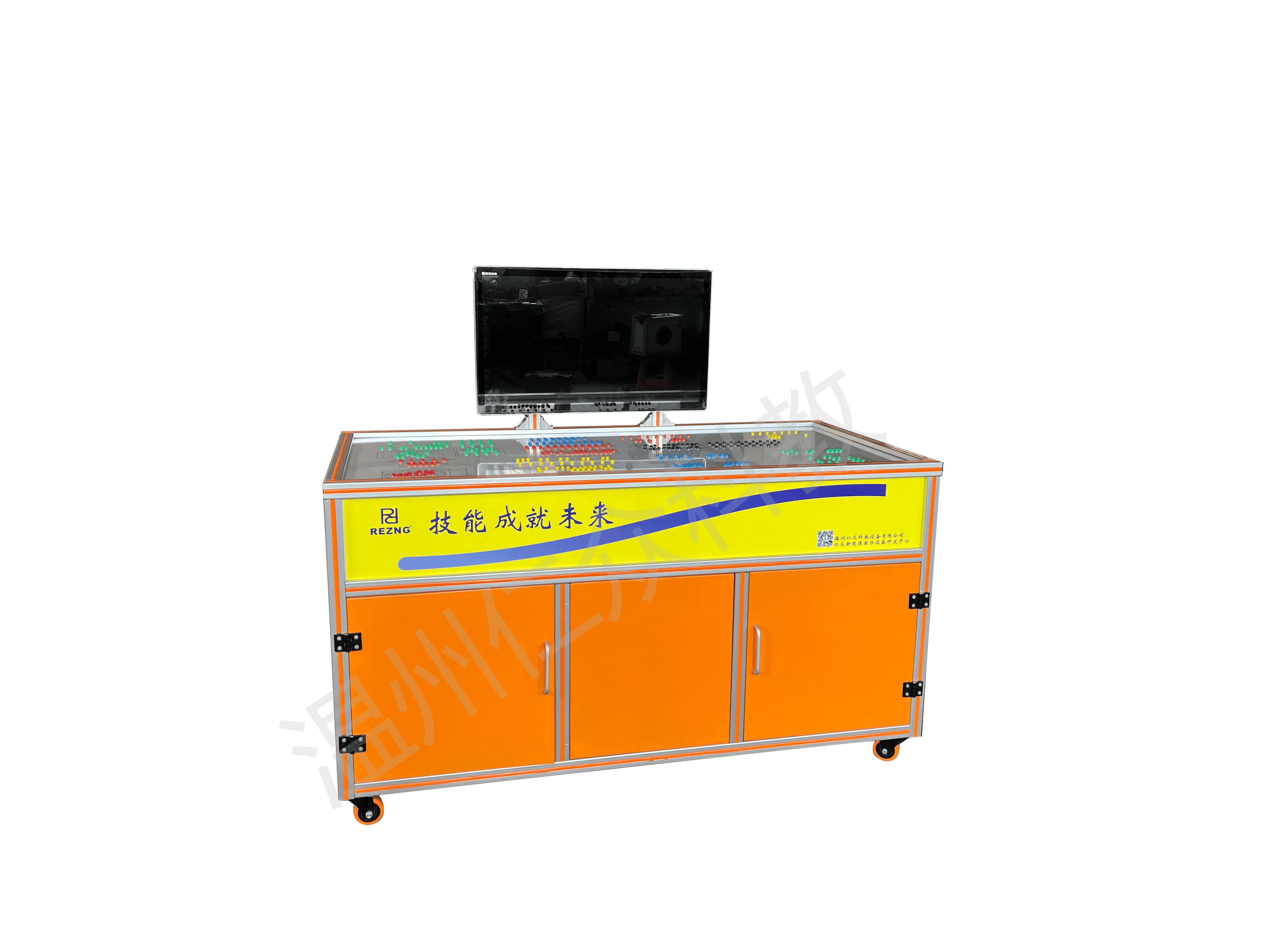

2)产品应由故障设置与检测连接平台金属台体、教学显示屏、电脑主机、测量面板、测量电路板、故障面板、故障电路板、故障配套器件、故障连接线束、桌面开关等。

3）操作测量区尺寸应不小于520*300mm，可用于放置万用表、示波器、故障诊断仪、维修资料、教材等设备资料，用于整车故障诊断与排除作业，并且操作测量区需配有鼠标垫、键盘、鼠标，在此区域可操作教学主机用于维修资料的查询，教学课件播放等。

需配置定制化桌面开关，功能应包含电脑主机开机、重启、标准耳机孔、USB3.0、USB2.0、Type-C口等多种便捷功能。

4）故障检测区应由测量面板、测量电路板、测量电路板亚克力护板、测量排线等组成。

测量电路板需采用PCB一体设计，板上需丝印有原车插头轮廓图，测量针脚需焊接有2mm铜柱用于配合测量面板测量数据，数据测量孔应不少于323个，应采用测量排线与故障设置板连接，保证采集电压等数据准确，并可考核学生对电路图的识图能力。故障检测区为学生测量部分，应可直接使用万用表、示波器在面板上实时测量电压、电阻、频率或波形信号等。

5）故障设置区应包含故障面板、故障内衬、故障电路板、故障电路板亚克力绝缘底板等组成。故障设置板应采用一体化电路板设计，采用机械贴片焊接，故障设备采用电弧灭弧保护电路与多重安全保护，内置一体化不少于4层PCBA无铅环保电路整体封装，PCB板电路封装达到车规级技术标准，PCB板内部采用4盎司铜箔布线，耐流等级为10A。故障设置与检测连接平台背面抽屉应可用于手动设置故障，采用隐藏式机械故障设置系统，能有效的模拟系统发生故障时的各种现象，在不破坏原车电路情况下，可以轻松的串联在控制模块和原车线束之间。整车各控制系统、传感器、执行器功能齐全，可正常运行。

故障设置板故障设计路数最大可支持不少于256路，板上设有口字型故障设置区域及12V正负极电源接口，可通过故障设置模块与故障设置线束、以及配置的短接插件数量不少于181个，断路插接件数量不少于15个，用来设置断路、短路、虚接、交叉故障。故障范围应包含电池管理系统、整车控制器、电机控制器、交流充电系统、车身控制模块、驾驶辅助系统在内的多个系统不少于161个故障线路与不少于20个测量线路。
