一、核心参数对比与替换可行性
输入电压范围SL3062:支持6V-60V宽输入,覆盖工业及车载高压瞬态需求。LMR16020:推测其输入电压上限为40V(参考同系列LMR14030的40V参数)。结论:若输入电压≤40V,SL3062可直接适配;若输入电压>40V,SL3062具备更高余量。输出电流能力SL3062:最大持续输出1.5A(峰值5A),适合中低功率场景。LMR16020:推测输出电流可能更高(参考LMR14030的3.5A输出)。结论:若负载电流≤1.5A,可替换;若负载电流>1.5A,需选SL系列更高电流型号。效率与噪声SL3062:同步整流架构,效率≥90%,低噪声设计,适合对电磁干扰敏感的场景。LMR系列:采用SIMPLE SWITCHER架构,高频开关(如2.2MHz)可能效率更高,但需权衡噪声。结论:SL3062在噪声敏感场景更具优势,高频需求则需保留LMR系列。二、替换设计注意事项

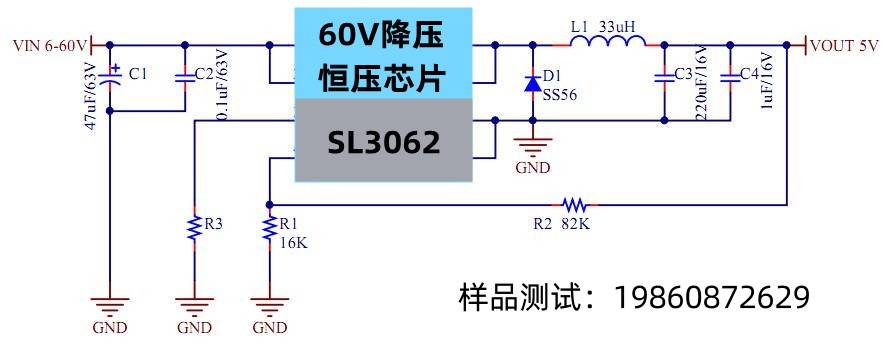

封装与引脚兼容性SL3062采用SOP-8封装,而LMR16020可能使用SOT-23或QFN封装,需重新设计PCB布局。若引脚功能不匹配(如使能逻辑EN),需调整外围电路。外围电路调整反馈电阻:SL3062反馈电压为0.8V,需重新计算分压电阻(原LMR设计可能基于不同反馈电压)。电感与电容:根据SL3062的开关频率(典型400kHz)重新选型,电感值建议22-47μH,饱和电流>2A;输入/输出电容需低ESR设计。续流二极管:推荐耐压≥60V、电流≥3A的肖特基二极管(如SS36)。保护功能优化SL3062内置逐周期过流保护(OCP)和过温保护(OTP),但需确保电感饱和电流高于芯片保护阈值,避免误触发。高输入电压时效率可能下降(如80%以下),需加强散热设计(如增加铺铜或散热片)。PCB布局优化缩短SW引脚至电感的路径,减少辐射噪声。反馈走线远离高噪声区域(如电感、二极管),并采用星型接地降低干扰。三、替换验证与测试建议
动态负载测试:验证输出在负载突变(如0.5A→1.5A)时的稳定性。温升测试:满负载运行1小时后,芯片温度需低于85℃,必要时优化散热。输入瞬态测试:模拟输入电压波动(如50V→60V阶跃),观察输出过冲是否在允许范围内。四、典型应用场景
车载电子:12V/24V电池系统降压至5V/3.3V,支持导航、TBOX等设备。工业电源:48V总线降压为PLC、传感器供电。新能源系统:太阳能控制器、电池管理系统(BMS)辅助电源。
