SiC碳化硅MOSFET时代的驱动供电解决方案:基本BTP1521P电源芯片

IP属地 北京 编辑:冯璃月 杨茜碳化硅功率半导体 时间:2025-05-25 11:31:14

SiC碳化硅MOSFET时代的驱动供电解决方案:基本BTP1521P电源管理芯片

倾佳电子(Changer Tech)-专业汽车连接器及功率半导体(SiC碳化硅MOSFET单管,SiC碳化硅MOSFET模块,碳化硅SiC-MOSFET驱动芯片,SiC功率模块驱动板,驱动IC)分销商,聚焦新能源、交通电动化、数字化转型三大方向,致力于服务中国工业电源,电力电子装备及新能源汽车产业链。

引言:SiC MOSFET的驱动挑战与需求

随着碳化硅(SiC)MOSFET在新能源、工业电源等领域的广泛应用,其高开关速度、高温耐受性及高能效等优势逐渐凸显。然而,这些特性也对驱动电路提出了更高要求:

高频驱动能力:需匹配SiC器件MHz级开关频率,降低开关损耗;

高可靠性:在高温、高压等严苛环境下稳定运行;

强抗干扰性:驱动电源需具备隔离能力,避免信号串扰;

快速动态响应:确保驱动信号传输延迟低,提升系统效率。

传统驱动电源方案因频率限制、散热不足等问题难以满足需求,而BTP1521P正激DCDC开关电源芯片凭借其独特设计,成为SiC MOSFET驱动供电的理想选择。

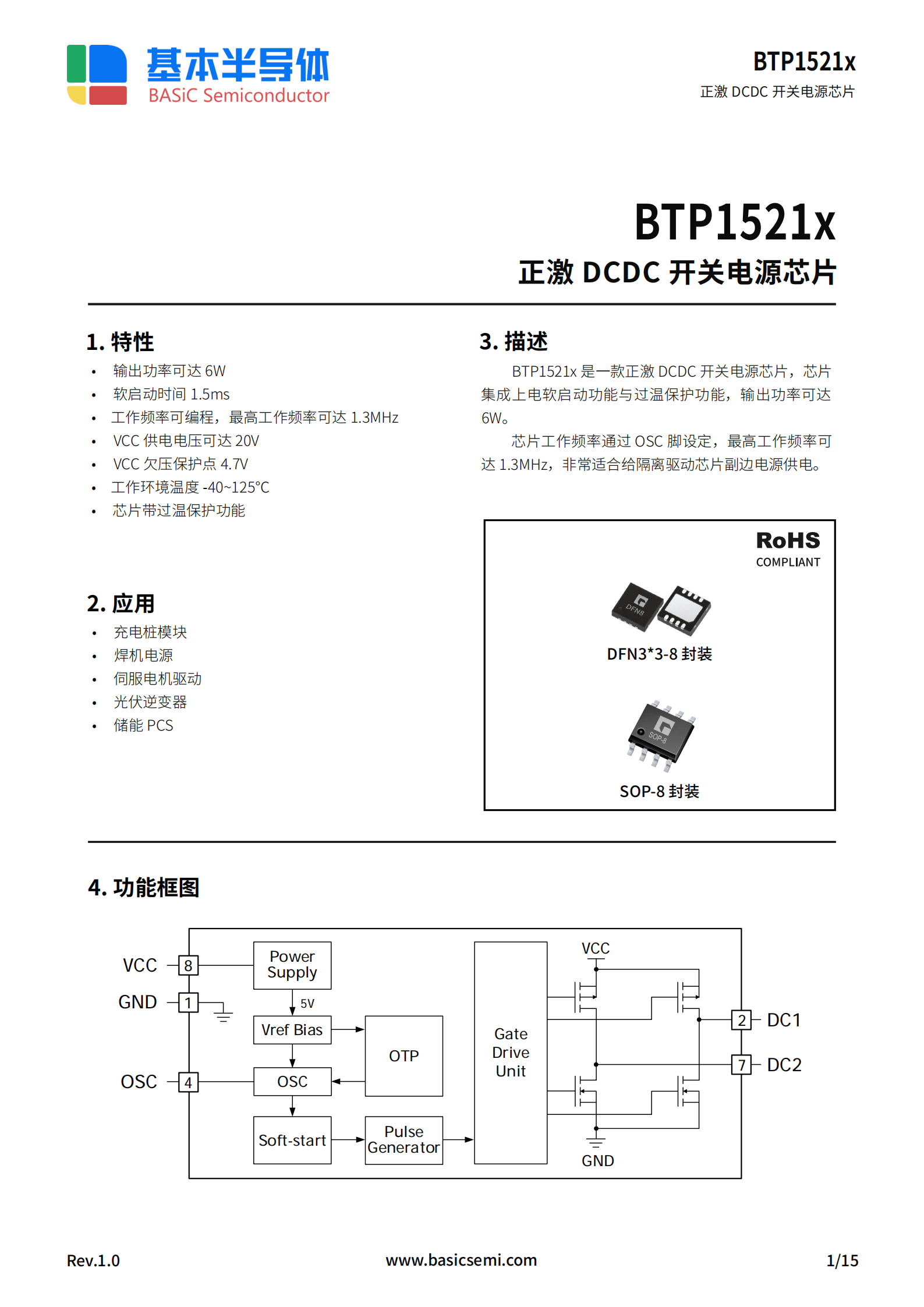

BTP1521P的核心技术优势

1. 高频可编程,匹配SiC开关特性

工作频率可达1.3MHz:通过OSC引脚外接电阻(如62kΩ时典型值330kHz),灵活适配SiC MOSFET的高频开关需求,减少开关损耗与电磁干扰(EMI)。

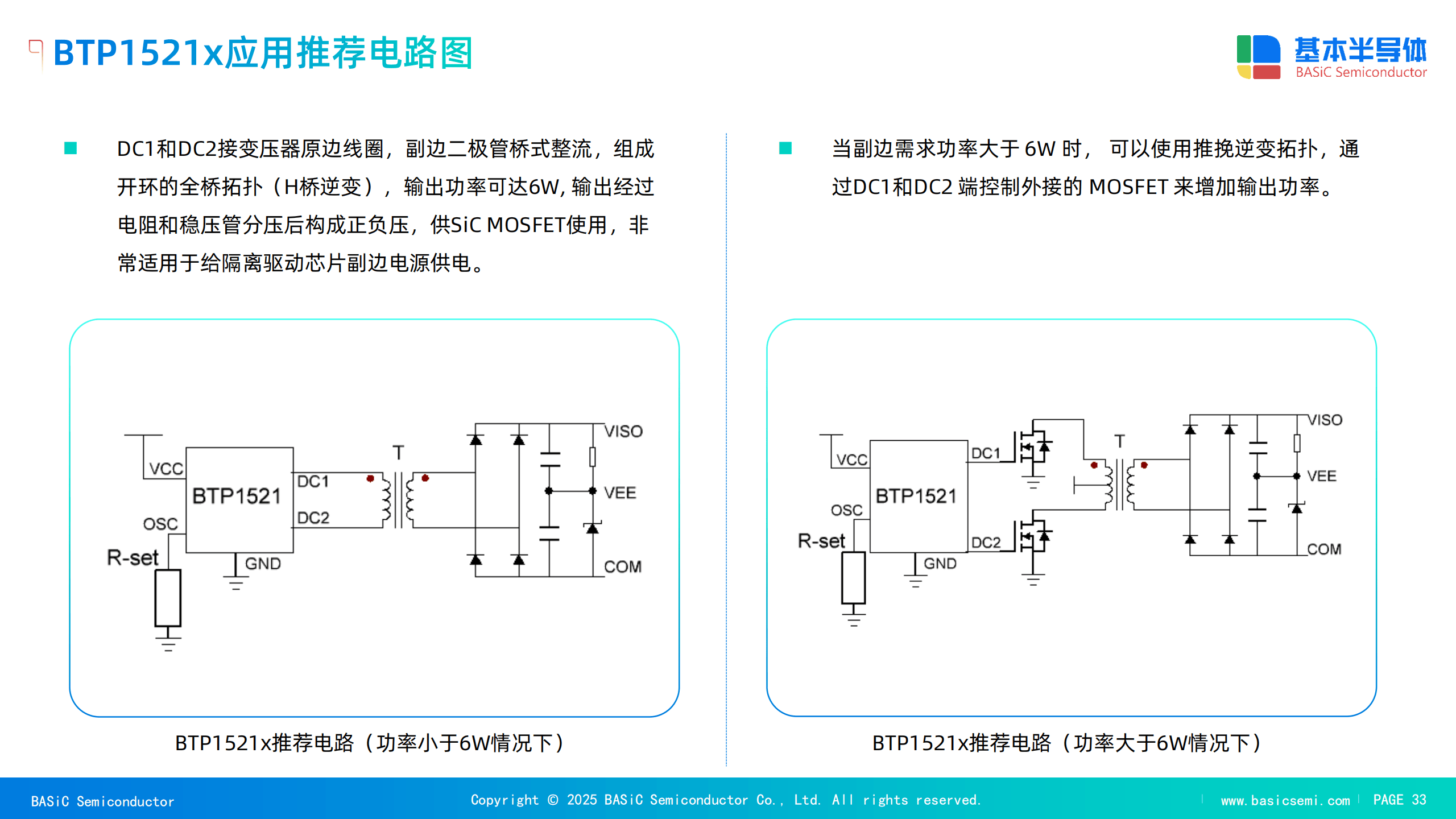

推挽扩展能力:当驱动功率需求超过6W时,可通过外接MOSFET构建推挽拓扑,轻松扩展输出能力,支持更大功率应用场景。

2. 高可靠性设计

宽电压输入(6-20V):兼容多种供电环境,适应工业级电压波动。

双重保护机制

欠压保护(4.7V阈值):防止电源异常导致器件损坏;

过温保护(160°C关断,120°C恢复):结合底部散热焊盘设计(DFN封装),有效降低热阻(SOP-8封装RQJA仅213.4°C/W),确保高温工况下的稳定运行。

3. 软启动与隔离驱动

1.5ms软启动:上电时占空比从0逐步增大,避免浪涌电流冲击,提升系统寿命;

直接驱动变压器:支持全桥、推挽等隔离拓扑,副边输出可拆分正负电压(如±18.6V/-4.7V),满足SiC MOSFET对隔离驱动电源的需求。

4. 工业级耐用性

工作温度范围-40~125°C:适应光伏逆变器、储能PCS等户外极端环境;

ESD防护(HBM±2000V,CDM±500V):增强抗静电能力,降低安装损坏风险。

典型应用案例

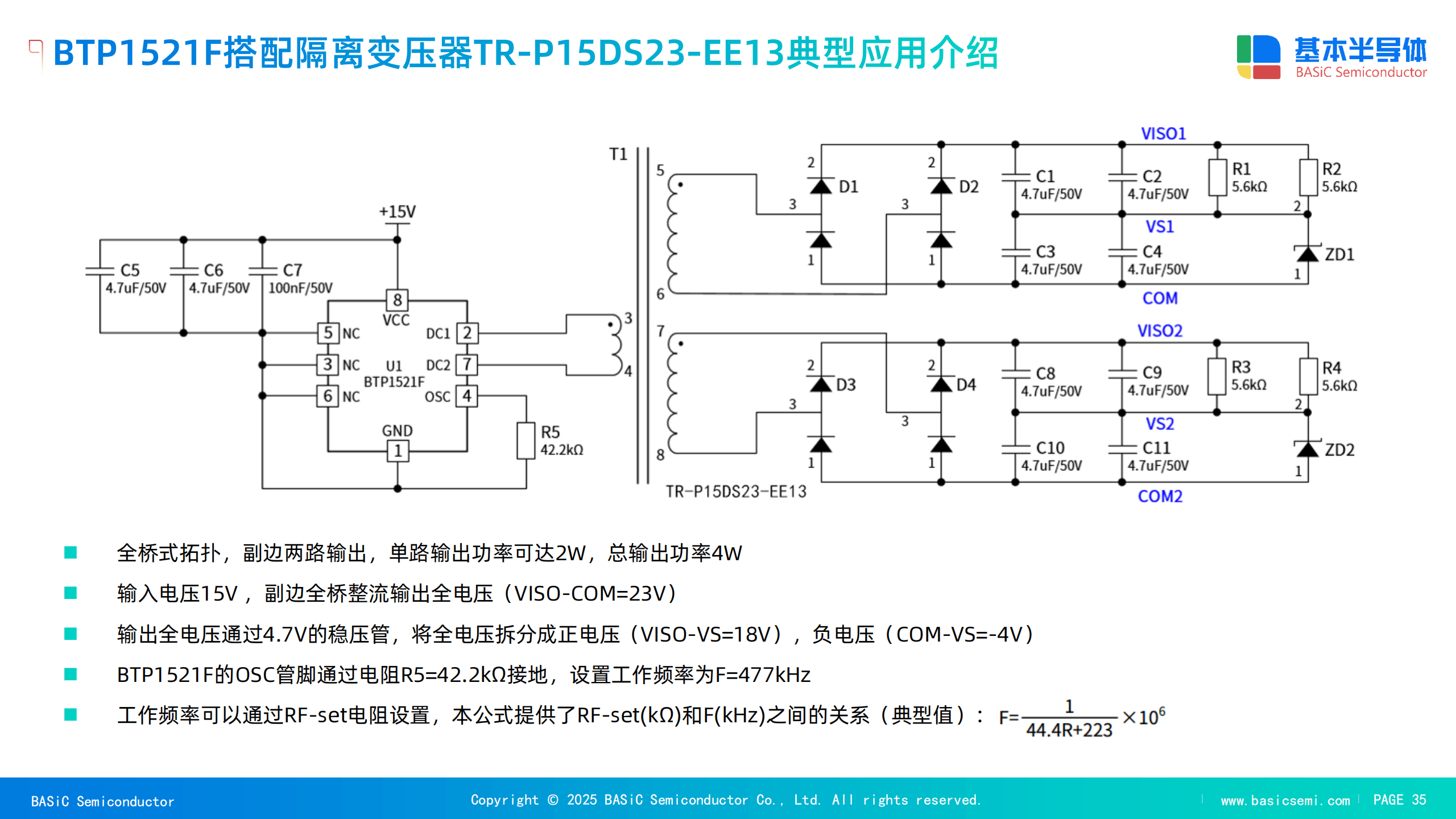

案例1:充电桩模块的全桥驱动方案

拓扑结构:BTP1521P搭配隔离变压器TR-P15DS23,构建全桥拓扑;

输出能力:副边两路输出,单路2W,总功率4W,通过稳压管拆分为±电压;

频率设定:OSC引脚接43kΩ电阻,工作频率469kHz,优化SiC MOSFET开关效率。

案例2:大功率储能变流器PCS系统的推挽拓扑

扩展设计:外接MOSFET构建推挽电路,输出功率超6W;

隔离设计:全桥整流输出23.3V,经稳压管分配为驱动所需电压,确保信号纯净;

散热优化:底部散热焊盘连接PCB地平面,结合芯片低热阻特性,实现高效散热。

与传统方案的对比优势

指标 传统方案 BTP1521P方案

工作频率 ≤500kHz 1.3MHz(可编程)

功率密度 低(依赖分立器件) 高(集成软启动/保护功能)

可靠性 依赖外部保护电路 内置欠压/过温/ESD防护

适用温度 -25~85°C -40~125°C(工业级)

总结与展望

BTP1521P凭借高频可编程、高可靠性及灵活扩展能力,为SiC MOSFET驱动供电提供了高效解决方案,尤其适用于充电桩、光伏逆变器、储能系统等高频高功率场景。未来,随着SiC器件向更高频、更高功率密度发展,BTP1521P的模块化设计与兼容性将进一步推动驱动电源技术的革新。

选择BTP1521P,赋能SiC时代的高效驱动!
